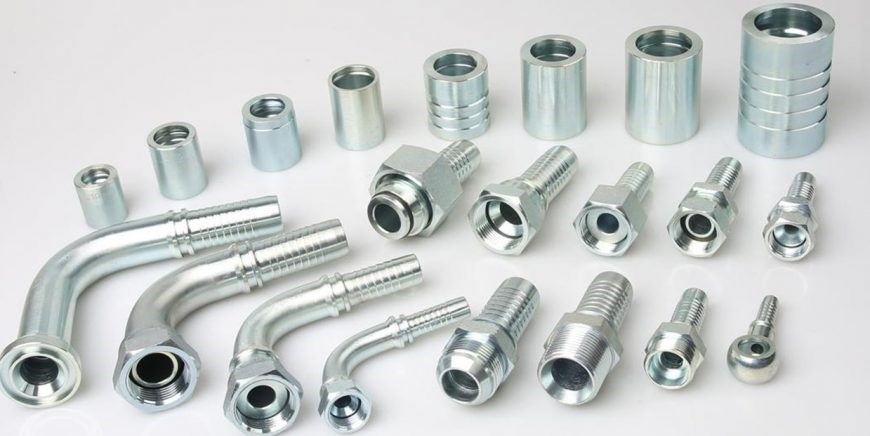

HİDROLİK REKOR BAGKANTILAR

Ürün Açıklaması

RAKORLAR





ÖLÇÜ FLANŞ ÇAPI (A) (MM) FLANŞ KEPİ MERKEZ ÖLÇÜSÜ ( C ) (MM) SAE ORİNG ÖLÇÜSÜ
1/2″ 30 38,1 3000 18,64 * 3,53
3/4″ 38 47,6 3000 24,99 * 3,53
1″ 44 52,4 3000 32,99  * 3,53
1 1/4″ 51 58,7 3000 37,69 * 3,53
1 1/2″ 60 69,8 3000 47,22 * 3,53
2″ 71 77,8 3000 56,74 * 3,53
2 1/2″ 84 88,9 3000 69,44 * 3,53
3″ 101 106,4 3000 85,32 * 3,53




  ÖLÇÜ FLANŞ ÇAPI (A) (MM) FLANŞ KEPİ MERKEZ ÖLÇÜSÜ ( C ) (MM) SAE ORİNG ÖLÇÜSÜ
  1/2″ 32 40,5 6000 18,64 * 3,53
  3/4″ 41 50,8 6000 24,99 * 3,53
  1″ 48 57,1 6000 32,99  * 3,53
  1 1/4″ 54 66,7 6000 37,69 * 3,53
  1 1/2″ 64 79,4 6000 47,22 * 3,53
  2″ 80 96,8 6000 56,74 * 3,53
  2 1/2″
  3″



METRİK DİŞ ÖLÇÜLERİ  ( L ) TİPİ
24 DERECE
ÇAPI ANMA ÖLÇÜSÜ ERKEK DİŞ ÜSTÜ (MM) SOMUN İÇ ÇAP DİŞ ÜSTÜ (MM) DİŞ HATVESİ (MM)
6L M12X1,5 12 MM 10,50 MM 1,5 MM
8L M14X1,5 14 MM 12,50 MM 1,5 MM
10L M16X1,5 16 MM 14,50 MM 1,5 MM
12L M18X1,5 18 MM 16,50 MM 1,5 MM
15L M22X1,5 22 MM 20,50 MM 1,5 MM
18L M26X1,5 26 MM 24,50 MM 1,5 MM
22L M30X2 30 MM 28 MM 2 MM
28L M36X2 36 MM 34 MM 2 MM
35L M45X2 45 MM 43 MM 2 MM
42L M52X2 52 MM 50 MM 2 MM

METRİK DİŞ ÖLÇÜLERİ ( S ) TİPİ

ÇAPI ANMA ÖLÇÜSÜ ERKEK DİŞ ÜSTÜ (MM) SOMUN İÇ ÇAP DİŞ ÜSTÜ (MM) DİŞ HATVESİ (MM)
6S M14X1,5 14 MM 12,50 MM 1,5 MM
8S M16X1,5 16 MM 14,50 MM 1,5 MM
10S M18X1,5 18 MM 16,50 MM 1,5 MM
12S M20X1,5 20 MM 18,50 MM 1,5 MM
14S M22X1,5 22 MM 20,50 MM 1,5 MM
16S M24X1,5 24 MM 22,50 MM 1,5 MM
20S M30X2 30 MM 28 MM 2 MM
25S M36X2 36 MM 34 MM 2 MM
30S M42X2 42 MM 40 MM 2 MM
38S M52X2 52 MM 50 MM 2 MM




NOT : DIŞ KONİK VE İÇE KONİK


BSP DİŞ ÖLÇÜLERİ
60 DERECE
ÖLÇÜ ANMA ÖLÇÜSÜ ERKEK DİŞ ÜSTÜ (MM) SOMUN İÇ ÇAP DİŞ ÜSTÜ (MM) DİŞ HATVESİ (MM)
1/8″ 1/8″ 9,60 MM 8,70 MM 28 MM
1/4″ 1/4″ 13,00 MM 11,60 MM 19 MM
3/8″ 3/8″ 16,60 MM 15,10 MM 19 MM
1/2″ 1/2″ 20,80 MM 18,80 MM 14 MM
5/8″ 5/8″ 22,80 MM 21,10 MM 14 MM
3/4″ 3/4″ 26,30 MM 24,60 MM 14 MM
1″ 1″ 33,20 MM 30,90 MM 11 MM
1 1/4″ 1 1/4″ 41,70 MM 39,50 MM 11 MM
1 1/2″ 1 1/2″ 47,70 MM 45,20 MM 11 MM
2 “ 2 “ 59,40 MM 57,00 MM 11 MM




ORFS DİŞ ÖLÇÜLERİ

ÖLÇÜ ANMA ÖLÇÜSÜ ERKEK DİŞ ÜSTÜ (MM) SOMUN İÇ ÇAP DİŞ ÜSTÜ (MM) DİŞ HATVESİ (MM)
9/16″ 9/16″ 14,20 MM 12,90 MM 7,65 * 1,78
11/16″ 11/16″ 17,30 MM 16,00 MM 9,25 * 1,78
13/16″ 13/16″ 20,60 MM 19,00 MM 12,42 * 1,78
1″ 1″ 25,40 MM 23,60 MM 15,60 * 1,78
1″ 3/16 1″ 3/16 30,00 MM 27,80 MM 18,77 * 1,78
1″ 7/16 1″ 7/16 36,60 MM 34,50 MM 23,52 * 1,78
1″ 11/16 1″ 11/16 42,70 MM 40,60 MM 29,87 * 1,78
1″ 11/16 1″ 11/16 50,80 MM 48,80 MM 37,82 * 1,78



  UNF DİŞ ÖLÇÜLERİ

  ÖLÇÜ ANMA ÖLÇÜSÜ ERKEK DİŞ ÜSTÜ (MM) SOMUN İÇ ÇAP DİŞ ÜSTÜ (MM) DİŞ HATVESİ (MM)
  7/16″ 7/16″ 11,00 MM 10,00 MM 20 MM
  1/2″ 1/2″ 12,50 MM 11,40 MM 20 MM
  9/16″ 9/16″ 14,20 MM 13,00 MM 18 MM
  5/8″ 5/8″ 15,.70 MM 14,60 MM 18 MM
  3/4″ 3/4″ 19,00 MM 17,40 MM 16 MM
  7/8″ 7/8″ 22,20 MM 20,30 MM 14 MM
  1″ 1/16 1″ 1/16 26,70 MM 24,90 MM 12 MM
  1″ 5/16 1″ 5/16 33,30 MM 31,20 MM 12 MM
  1″ 5/8 1″ 5/8 41,10 MM 39,10 MM 12 MM
  1 ” 7/8 1 ” 7/8 47,50 MM 45,70 MM 12 MM
  2″ 2″ 50,70 MM 48,80 MM 12 MM
  2  1/2″ 2  1/2″ 63,30 MM 61,20 MM 12 MM
